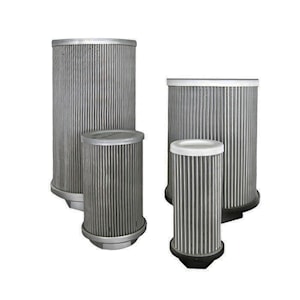

Всасывающие фильтры. Серия SF
Всасывающие фильтры серии SF предназначены для защиты насосов от крупного загрязнения, обеспечивая надежную работу гидравлических систем в различных условиях эксплуатации. Эти фильтры устанавливаются ниже уровня масла и подключаются непосредственно к линии всасывания насоса.
Особенности:
- Высокая эффективность фильтрации: Всасывающие фильтры серии SF эффективно защищают насосы и другие компоненты системы от крупного загрязнения, продлевая срок их службы.
- Разнообразие соединений: Фильтры серии SF оснащены резьбовыми соединениями до 3", что позволяет использовать их в различных гидравлических системах.
- Клапан байпаса: Для предотвращения чрезмерного перепада давления на фильтрующем элементе предусмотрен байпасный клапан, настроенный на открытие при давлении 0,25 бар ±9%.
- Рабочий диапазон температур: Эти фильтры могут работать при температурах от -25°C до +90°C, что делает их пригодными для использования в различных климатических условиях.
- Совместимость с минеральными маслами: Фильтры серии SF совместимы со стандартными минеральными маслами типов HH, HM, HR, HV, HG согласно ISO 6743/4.
- Низкие потери давления: Потери давления на фильтре при использовании минерального масла с вязкостью 30 мм²/с (cSt) и плотностью 860 кг/м³ минимальны, обеспечивая эффективную работу системы.
Типичные области применения:
- Мобильная техника: Включая строительные и сельскохозяйственные машины, где защита гидравлических компонентов имеет критическое значение.
- Промышленное оборудование: Обеспечивают надежную работу гидравлических систем в различных промышленных установках.
Материалы:
- Соединение: Поликарбонат, усиленный стекловолокном.
- Трубка: Оцинкованная сталь.
- Сетчатый фильтр.
- Крышка: Поликарбонат, усиленный стекловолокном.
- Клапан байпаса: Поликарбонат, усиленный стекловолокном, сталь.
Всасывающие фильтры серии SF представляют собой надежное решение для защиты гидравлических систем, обеспечивая их долговечность и эффективность.

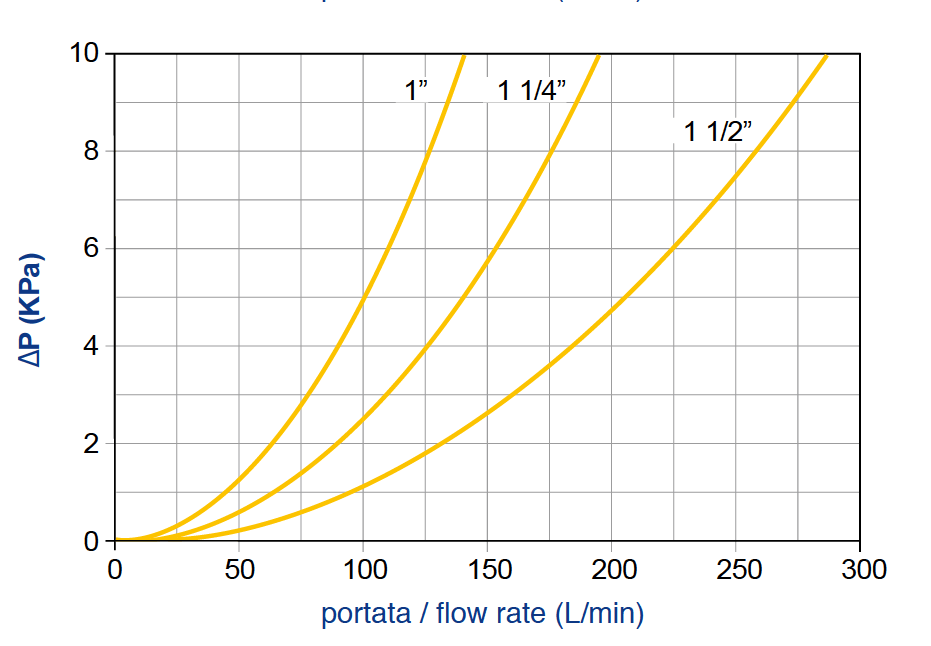

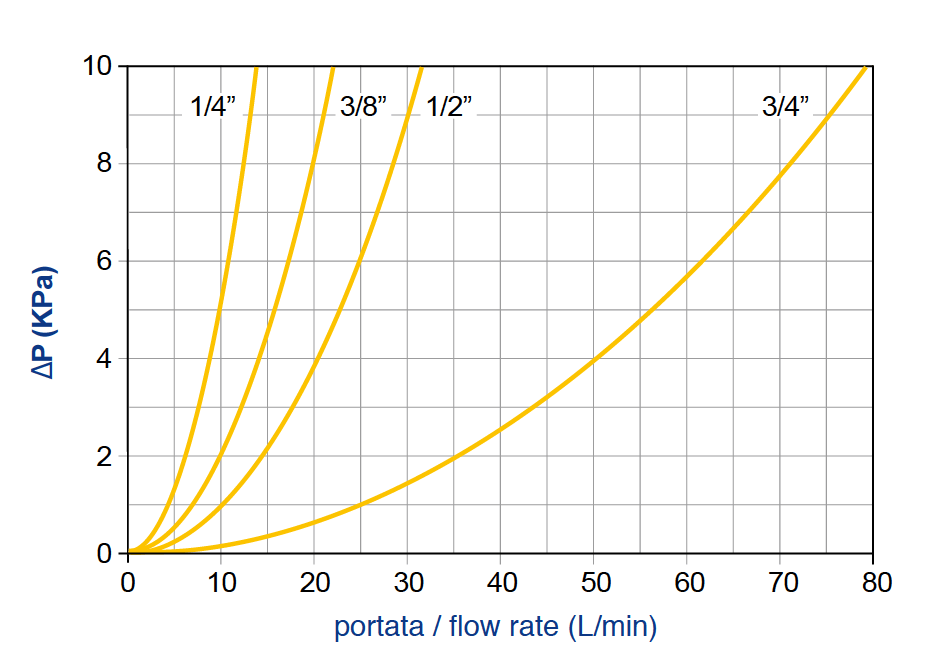

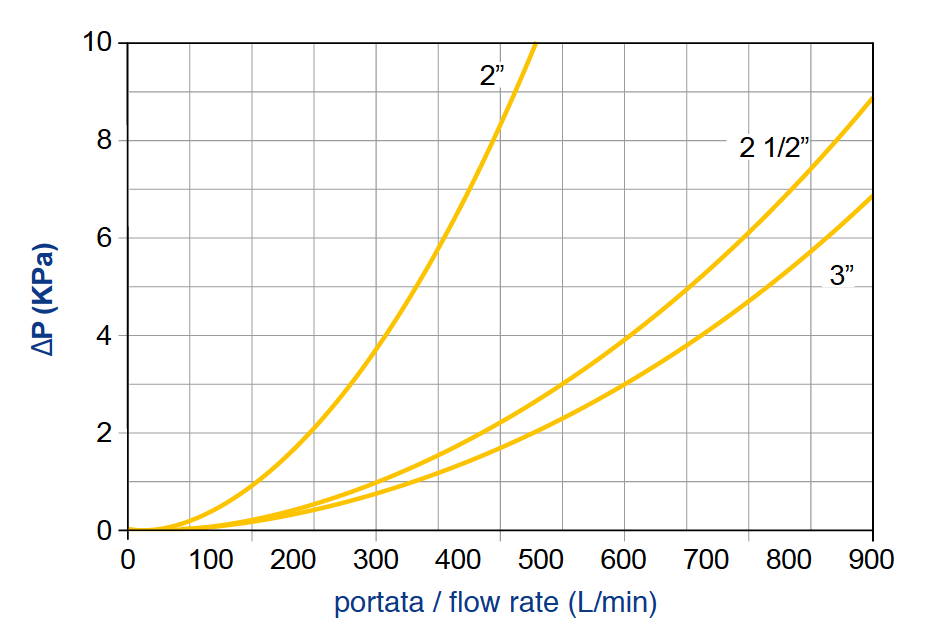

Потери давления на полном фильтре:
-
-
- Графики относятся к использованию минерального масла с массовой плотностью 860 кг/м³ и кинематической вязкостью 30 мм²/с.
- Максимальная потеря давления на чистом фильтре должна быть <5 кПа.
-

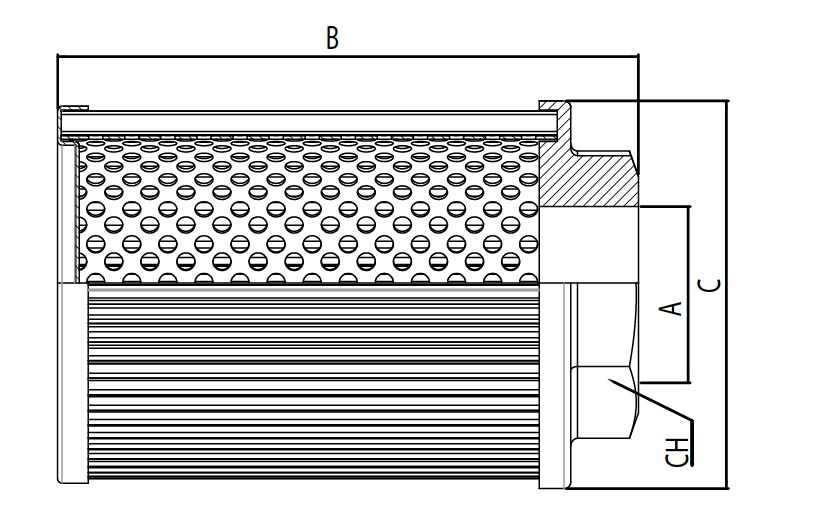

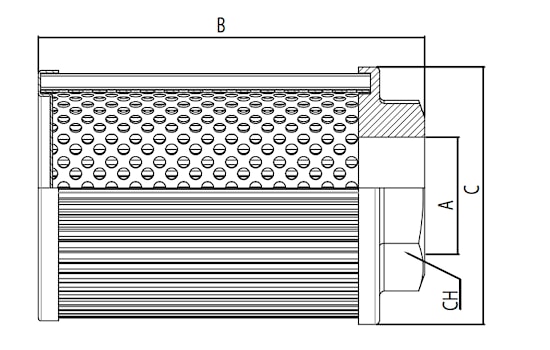

Размеры:
| Tип | A | B | С | CH | л/мин |
| 046A | 014 1/4" | 90 | 46 | 30 | 5 |
| 038 3/8" | 10 | ||||
| 012 1/2" | 14 | ||||
| 046B | 014 1/4" | 105 | 30 | 5 | |
| 038 3/8" | 10 | ||||
| 012 1/2" | 14 | ||||
| 064A | 012 1/2" | 109 | 64 | 36 | 14 |
| 034 3/4" | 25 | ||||
| 100 1" | 46 | 45 | |||
| 064B | 012 1/2" | 139 | 36 | 14 | |
| 034 3/4" | 25 | ||||
| 100 1" | 46 | 45 | |||
| 086A | 100 1" | 139 | 86 | 60 | 45 |
| 114 1 1/4" | 62 | ||||
| 112 1 1/2" | 90 | ||||
| 200 2" | 70 | 116 | |||
| 086B | 100 1" | 220 | 60 | 45 | |
| 114 1 1/4" | 62 | ||||
| 112 1 1/2" | 90 | ||||
| 200 2" | 70 | 116 | |||
| 086C | 100 1" | 260 | 60 | 45 | |
| 114 1 1/4" | 62 | ||||
| 112 1 1/2" | 90 | ||||
| 200 2" | 70 | 116 | |||
| 086D | 086C100 1" | 331 | 60 | 45 | |
| 114 1 1/4" | 62 | ||||
| 112 1 1/2" | 90 | ||||
| 200 2" | 70 | 116 | |||
| 150A | 112 1 1/2" | 151 | 150 | 70 | 90 |
| 200 2" | 116 | ||||
| 212 2 1/2" | 90 | 270 | |||
| 300 3" | 100 | 400 | |||
| 150B | 112 1 1/2" | 211 | 70 | 90 | |
| 200 2" | 116 | ||||
| 212 2 1/2" | 90 | 270 | |||
| 300 3" | 100 | 400 | |||
| 150C | 112 1 1/2" | 272 | 70 | 90 | |
| 200 2" | 116 | ||||
| 212 2 1/2" | 90 | 270 | |||
| 300 3" | 100 | 400 |
производитель
OMTF
