Поршневое линейное реле расхода с механическим контактом тип FS-M
0,3-70 л/мин
100 бар

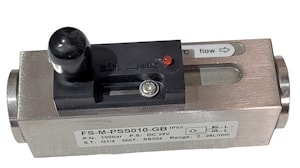

Поршневое линейное реле расхода с механическим контактом тип FS-M

Описание: Поршневое линейное реле расхода предназначено для мониторинга расхода жидких или газообразных сред. Обладает поршнем и магнитным срабатыванием геркона, обеспечивающим надежное детектирование потока. Имеет прочный дизайн и может быть выполнено в стандартном корпусе из латуни, а также варианты с корпусом из алюминия или нержавеющей стали.

Характеристики:

  • Механизм контакта: Механический контакт
  • Среда: Жидкие или газообразные среды
  • Срабатывание геркона: Магнитное
  • Материал корпуса: Стандартный корпус из латуни, опционально - корпус из алюминия или нержавеющей стали.

Преимущества:

    • Низкая потеря давления: Гарантирует эффективный поток среды без излишних сопротивлений, обеспечивая оптимальную работу системы.

    • Хорошая повторяемость: Обеспечивает стабильное и точное функционирование устройства на протяжении длительного времени, повышая его надежность.

    • Грязеустойчивость: Устойчивость к воздействию загрязнений обеспечивает надежную работу в различных условиях эксплуатации, что продлевает срок службы и минимизирует необходимость в обслуживании.

    • Герметичное разделение: Гарантирует защиту от проникновения влаги, пыли и других внешних воздействий, обеспечивая безопасность работы и увеличивая долговечность устройства.

    • Отсутствие необходимости дополнительной настройки: Установочная шкала реле уже сконфигурирована для работы без дополнительной настройки на месте установки, что экономит время и упрощает процесс внедрения.

    • Светодиодный индикатор переключателя: Предоставляет визуальное подтверждение состояния работы устройства, что облегчает его мониторинг и позволяет оперативно реагировать на изменения.

    • Двойной выход (опционально): Обеспечивает дополнительную гибкость в настройке и управлении устройством, позволяя расширить его функциональность и использование в различных приложениях.

    • Надежное детектирование потока: Гарантирует точное обнаружение потока среды для эффективного контроля и управления процессами.

    • Прочный дизайн для долговечности: Обеспечивает высокую степень защиты от внешних воздействий и механических повреждений, что обеспечивает долгий срок службы устройства.

    • Возможность выбора материала корпуса: Позволяет выбрать материал корпуса в зависимости от требований среды, что обеспечивает оптимальную совместимость и надежность работы.

Применение: Идеально подходит для применения в различных системах контроля и управления расходом жидких и газообразных сред, включая промышленные, коммерческие и бытовые приложения.

Технические параметры:

  • Диапазон настройки: Видите в разделе "Параметры".
  • Допуск: ± 5% от полной шкалы.
  • Гистерезис: Минимальный 0.5 л/мин, зависит от положения переключателя.
  • Значение переключателя: Измеряется в л/мин H2O при 20 °C, калибровано по горизонтали.
  • Монтаж: Положение, носитель и температура могут влиять на значение переключателя.
  • Светодиод: Постоянный ток указывает состояние переключателя, отсутствует светодиод для переменного тока.
  • Способ подключения: Провод с разъемом M12.
  • Выход: Геркон, 24 В постоянного тока / 250 В переменного тока, 100 мА.
  • Средняя потеря давления: 0,3 бар при расходе 25 л/мин.
  • Класс защиты: IP65 (фактический уровень защиты - IP67).
FS-M-PSA
Материал:
Корпус: Анодированный алюминий
Поршень: Пластик POM
Пружина: Нержавеющая сталь
Уплотнение: NBR
FS-M-PSP
Материал:
Корпус: Пластик POM
Поршень: Пластик POM
Пружина: Нержавеющая сталь
Уплотнение: NBR
FS-M-PSS
Материал:
Корпус: Нержавеющая сталь
Поршень: Пластик POM
Пружина: Нержавеющая сталь
Уплотнение: NBR

Параметры:

МодельДавление (bar)Max. Расход (L/min) (W)Регулируемый
диапазон (L/min)

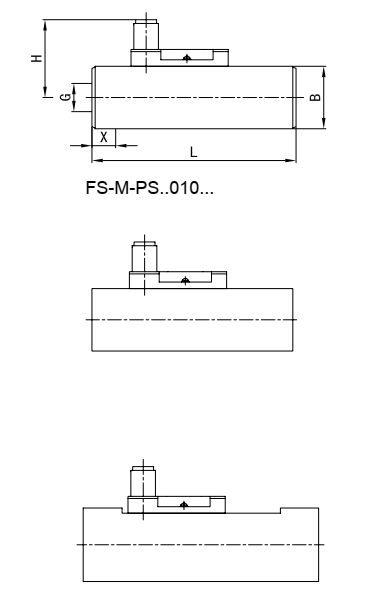

G mmL mmH mmB mmX mmВес (kg)
FS-M-PSS(A)(P)-010-GB100 (50)(10)400.6-8G1/4"933630120.22 (0.53)
FS-M-PSS(A)(P)-010-GD100 (50)(10)401-15G1/2"933630150.18 (0.48)
FS-M-PSS(A)(P)-010-GE100 (50)(10)602-25G3/4"1053635150.23 (0.65)
FS-M-PSS(A)(P)-010-GF100 (50)(10)8027-70G1"1053640150.32 (0.82)

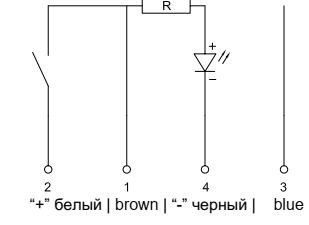

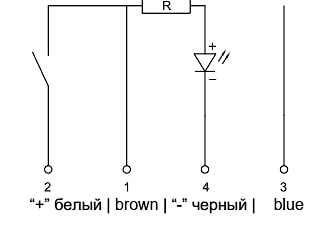

Чертеж электрической схемы:

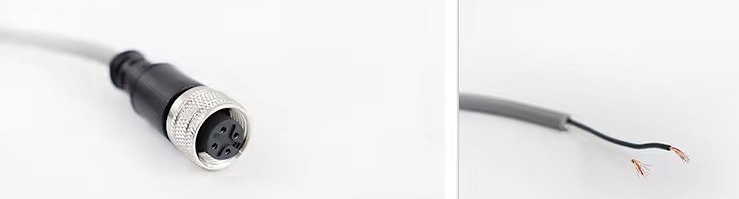

Электрический коннектор М10 4 штырька, поставляется в комплекте с кабелем 2 м.

Варианты монтажа:

Монтажное положение может влиять на значение переключателя.
