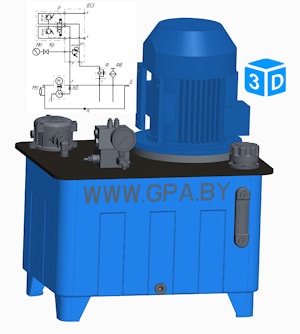

Гидростанция подвижного пола стандартная

30-190 бар

11-31 л/мин

Данный тип гидростанций применяется для привода цилиндров подвижного пола на складах топлива в котельных.

Стандартно укомплектованы гидроклапаном, который позволяет переключать направление движения штока цилиндра на реверсивный при достижении конца хода без подачи внешнего сигнала. Клапаны данного типа позволяют использовать гидроцилиндры любого типоразмера, без ограничений соотношения площадей поршневой и штоковой полостей.

Установка рассчитана на работу в круглосуточном режиме 24/7

При необходимости возможно изменение любого параметра в соответствии с требованием заказчика.

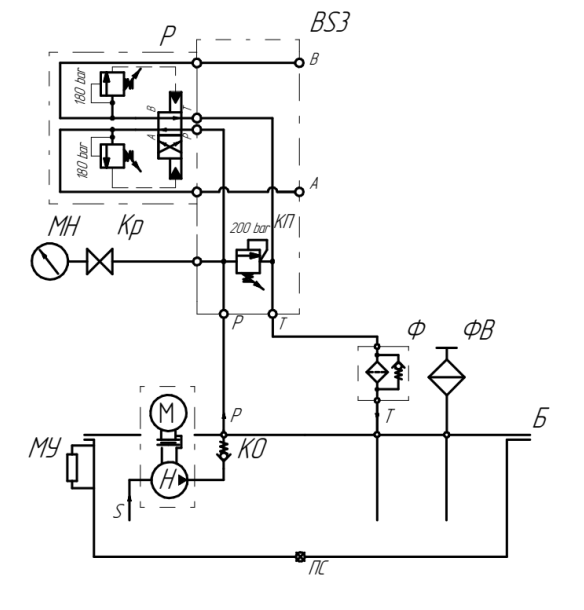

Схема гидравлическая:

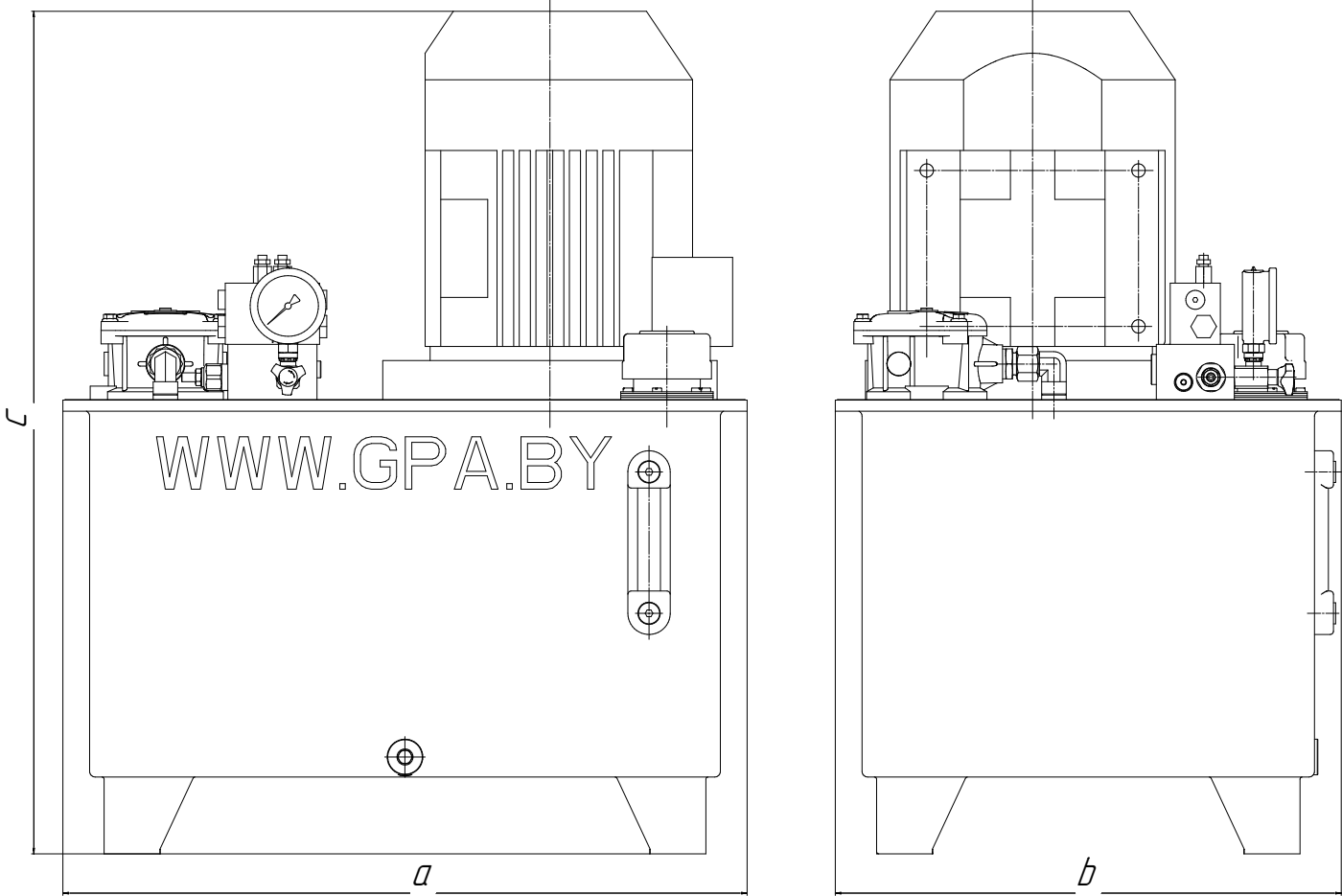

Размеры и технические данные:

Обозначение гидравлической установки	Рабочий объем Vn, см3/об	Расход Qn, л/мин при n=1500 об/мин	Давление P, атм	Мощность N, кВТ (Типоразмер двигателя)	Объем бака Vб, л	Габаритные размеры установки, мм			3D модель
						a	b	c
УГ20.01.006.001	8,2	11	210	5,5 (АИР112M4)	70	615	455	820	скачать
УГ20.01.007.001	10	13,9	160	5,5 (АИР112M4)	70	615	455	820
УГ20.01.008.001			210	7,5 (АИР132S4)		615	455	860	по запросу
УГ20.01.009.001	12	16,9	160	5,5 (АИР112M4)	70	615	455	820	по запросу
УГ20.01.010.001			210	7,5 (АИР132S4)	100	685	505	915	по запросу
УГ20.01.011.001	14	19,9	160	7,5 (АИР132S4)	100	685	505	915	по запросу
УГ20.01.012.001			210	11,0 (АИР132M4)		685	505	905	по запросу
УГ20.01.013.001	16	23	160	7,5 (АИР132S4)	100	685	505	915	по запросу
УГ20.01.014.001			210	11,0 (АИР132M4)		685	505	905	по запросу
УГ20.01.015.001	19	27	160	11,0 (АИР132M4)	100	685	505	905	по запросу
УГ20.01.016.001			190		160	780	570	960	по запросу
УГ30.01.001.001	20	28,2	140	11,0 (АИР132М4)	100	680	500	900	по запросу
УГ30.01.002.001			190			680	500	900	по запросу
УГ30.01.003.001	22,5	31,7	160			680	500	900	по запросу

Примечание - значение габаритного размера С может отличаться от значения в вышеуказанной таблице по причине отличия габаритного размера двигателя в зависимости от завода-изготовителя!
