Установка фильтровальная передвижная типа УФП 40

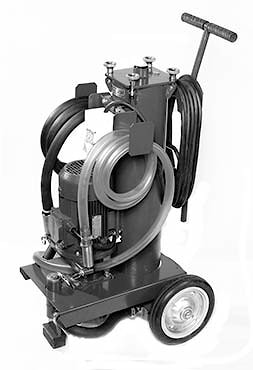

Фильтровальная передвижная установка выполнена на двухколесном шасси с дополнительной опорой.

Временно не поставляется, см. ФЗА

Фильтровальная установка используется для очистки от механических примесей следующих видов масел:
- гидромасло МГ30, МГЕ-46;
- индустриальные масла и-20А, и-30А, и-40А, и-50А;
- другие масла, аналогичные по свойствам вышеперечисленным.

Применяется для фильтрации масел с максимальной вязкостью до 400 мм2/с (сСт). Температура рабочей жидкости от +15°С до +70°С.

Исполнение фильтровальных передвижных установок различно в зависимости от:
- производительности — 40 или 80 л/мин;
- тонкости фильтрации —10 или 25 мкм.

Устройство и принцип работы фильтровальной установки

Установка фильтровальная передвижная облегченная состоит из фильтра, насоса с электродвигателем, смонтированными на корпусе фильтра, клапана предохранительного, коллектора.

Контроль давления в фильтре осуществляется по манометру, установленному на его крышке. При достижении давления 3,5 ± 0,1 кг/см2 необходимо заменить фильтроэлемент, установленный в фильтре.

Для перекачивания масла через фильтр используются всасывающий шланг с приемным фильтром и сливной шланг. Напорный и всасывающий шланги снабжены специальными заглушками, которые должны быть сняты до начала работы установки.

Климатическое исполнение и категория размещения, предназначенных для стран с умеренным климатом – УХЛ4.

Структура обозначений

Пример условного обозначения установки:
УФП 40-10; УФП 80-10
– тонкость фильтрации 10 мкм; фильтроэлемент – ФГМС 150-88-602-10;
УФП 40-25; УФП 80-25
– тонкость фильтрации 25 мкм; фильтроэлемент – ФГМС 150-88-602-25.
