пневмораспределитель В63-14А-01, В63-15А-01, В63-13А, В63-14А, В63-15А
Пневмораспределители В63-14А-01, В63-15А-01, В63-13А, В63-14А, В63-15А по исполнению являются четырехлинейными, двухпозиционными пневмораспределителями с двухсторонним пневматическим
управлением.
Конструкция распределительного устройства - плоский притертый золотник.
Технические характеристики пневмораспределителей В63-14А-01, В63-15А-01:
Технические характеристики пневмораспределителей В63-13А, В63-14А, В63-15А:
*Kv определяется по ГОСТ 14691.
управлением.Конструкция распределительного устройства - плоский притертый золотник.
Технические характеристики пневмораспределителей В63-14А-01, В63-15А-01:
| В63-14А-01 | В63-15А-01 | |
| Условный проход, мм | 16 | 20 |
| Тип присоединения | Стыковое нижнее | |
| Номинальное давление, МПа | 0.63 | 0.63 |
| Минимальное рабочее давление, МПа, не более | 0.25 | 0.25 |
| Минимальное давление управления, МПа, не более | 0.16 | 0.16 |
| Максимальное число срабатываний, в мин., не более | 250 | 250 |
| Пропускная способность, Kv*, м³/ч, не менее | 2,8 | 5.0 |
| Масса кг, не более | 1,2 | 2,1 |
Технические характеристики пневмораспределителей В63-13А, В63-14А, В63-15А:
| В63-13А | В63-14А | В63-15А | |
| Условный проход, мм | 10 | 16 | 20 |
| Тип присоединения | Резьбовое, с плитой и боковым расположением отверстий (трубы в стороны) | ||
| Присоединение рабочих пневмолиний, дюйм | 3/8 | 1/2 | 3/4 |
| Присоединение пневмолиний управления, дюйм | 1/8 | 1/8 | 1/8 |
| Номинальное давление, МПа | 0,63 | 0,63 | 0,63 |
| Минимальное рабочее давление, МПа, не более | 0,25 | 0,25 | 0,25 |
| Минимальное давление управления, МПа, не более | 0.16 | 0.16 | 0.16 |
| Максимальное число срабатываний в мин., не более | 250 | 250 | 250 |
| Пропускная способность, Kv*, м³/ч, не менее | 1,9 | 2,8 | 5 |
| Масса кг, не более | 1,45 | 1,45 | 2,5 |
*Kv определяется по ГОСТ 14691.
производитель
Пневмоаппарат
Если вы хотите купить пневмораспределитель В63-14А-01, В63-15А-01, В63-13А, В63-14А, В63-15А , вы можете:
Позвонить:
Ещё из раздела пневмораспределители Пневмоаппарат
3Р-4-252-3, 3Р-6-252-3, 3Р-10-252-3, 3Р-16-252-3 - трехлинейные двухпозиционные пневмораспределители с ручным управлением и фиксацией в двух крайних положениях (кнопка красного или черного цвета). 3Р-4-253-3, 3Р-6-253-3, 3Р10-253-3, 3Р-16-253-3 - ...

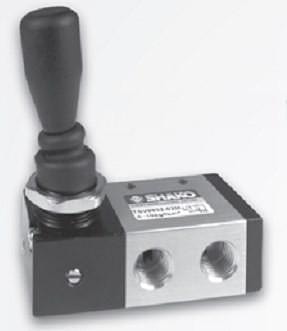

Пневмораспределители 3Р-4-262-3, 3Р-6-262-3, 3Р10-262-3, 3Р16-262-3 по исполнению трехлинейные двухпозиционные с ручным управлением (рычаг) и с фиксацией в двух крайних положениях. 3Р-4-263-3, 3Р-6-263-3, 3Р-10-263-3 , 3Р-16-263-3 являются ...
Пневмораспределители 5Р-4-252-3, 5Р-6-252-3, 5Р-10-252-3, 5Р-16-252-3 пятилинейные двухпозиционные с ручным управлением и фиксацией в каждой позиции (кнопка красного или черного цвета). 5Р-4-253-3, 5Р-6-253-3, 5Р-10-253-3, 5Р-16-253-3 представляют ...

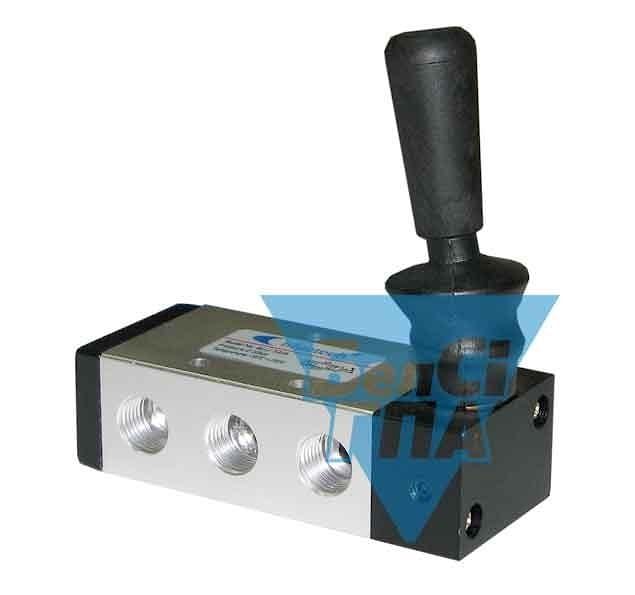

Пневмораспределители 5Р-4-262-3, 5Р-6-262-3, 5Р10-262-3, 5Р-16-262-3 по исполнению пятилинейные двухпозиционные с ручным управлением (рычаг) и фиксацией в двух крайних положениях. 5Р-4-263-3, 5Р-6-263-3, 5Р-10-263-3, 5Р-16-263-3 - пятилинейные ...
